正弦波逆變器原理,正弦波逆變器電路圖-KIA MOS管
信息來源：本站 日期：2025-09-28
正弦波逆變器將直流電轉換為與電網相似的標準正弦波交流電，廣泛應用于太陽能、電動車充電和移動電源等領域。
直流輸入：逆變器接收來自直流電源（如蓄電池、太陽能電池）的電能。
高頻開關電路：通過功率半導體器件（如IGBT、MOSFET）組成的開關電路，將直流電轉換為高頻脈沖電壓。
正弦脈寬調制（SPWM）：控制電路采用SPWM技術，調節脈沖的寬度和頻率，使輸出波形近似正弦波。
濾波處理：通過LC濾波電路濾除高頻成分，將脈沖波形平滑為標準正弦波。
輸出交流電：最終得到穩定的正弦波交流電，電壓和頻率符合需求（如220V/50Hz或110V/60Hz）。

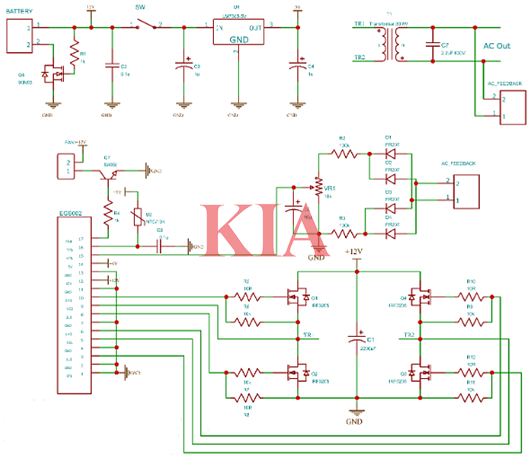

電源部分由基于N溝道MOSFET和LM7805穩壓器的反極性保護以及一些濾波電容器組成。從電池的輸入連接到電源輸入，然后正極直接連接到開關和h橋。負極通過N溝道MOSFET連接，用于反極性保護。LM7805為EGS002模塊產生所需的5V。
溫度和風扇控制電路由一個10K的NTC溫度測量和一個NPN晶體管驅動風扇。溫度讀數和風扇控制由EGS002模塊本身完成。
h橋和EGS002的控制電路：h橋由四個IRF3205 mosfet組成。EGS002的控制線通過柵極電阻連接到mosfet。變壓器連接到點TR1和TR2。
反饋電路由橋式整流器和分壓器組成?？勺冸娮鑆R1通過調節反饋電壓來調節輸出電壓。變壓器的交流電壓接在橋式整流器的輸入端，降壓電壓接在EGS002模塊的VFB引腳上。該模塊將根據該反饋電壓調整SPWM占空比，以保持輸出電壓穩定。
變壓器在TR1和TR2點與h橋連接。在輸出端，連接一個2.2uF 650V電容，過濾掉SPWM中的高頻分量。這個過濾后的輸出然后連接到負載和EGS002的反饋線。
