led閃爍電路圖

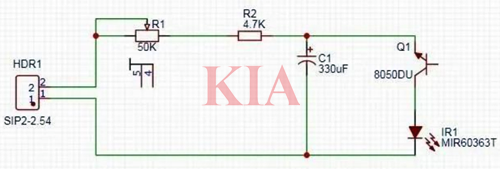

采用三極管實現一個閃光電路，原理圖如下所示：

從原理圖可知用到的元器件：一個50K的滑動變阻器，一個電阻，一個電解電容，一個NPN型的8050三極管和一個LED燈。

首先，電位器電阻和電解電容組成一個對電容的充電和放電電路。電源上電時，通過對電解電容充電，直到電解電容的電壓跟輸入電壓接近，就保持了電壓的穩定。三極管將E-B反接就成為了一個穩壓二極管，那么穩壓二極管就會將電壓穩定在一個值輸出給LED供電。

電解電容給LED放點，放電后，前面的電位器和電阻又組成一個充電電路給電解電容充電。就這樣循環下去，使得LED燈閃爍。

led閃爍電路(555定時器)

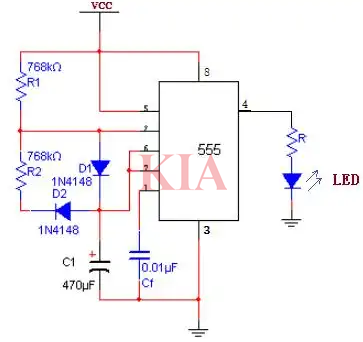

如下圖555定時器方波發生器原理，其輸出波形的周期計算公式為：TH=ln2*R1*C1，TL=ln2*R2*C1，其中l(wèi)n2≈0.7，如下圖取值R1=R2=768KΩ，C1=470μF，計算得TH≈250ms，TL≈250ms，所以該方波周期為T=TH+TL=500ms，頻率為1/T=2HZ。

555定時器輸出端的驅動能力約200mA左右，因此只接一個LED燈時可以不用三極管等器件作為驅動，可直接555定時器的輸出腳（4腳）。

上圖為占空比為50%的方波發生器原理，使用二極管D1和D2改變電容C1充放電的順序，從而實現電容C1充電時只經過R1，放電時經過R2。若去掉這兩個二極管，其充放電的周期公式為：TH=ln2*(R1+R2)*C1，TL=ln2*R2*C1。

LED閃爍電路(多諧振蕩器)

下圖是非常經典的LED交替閃爍電路，該電路是使用兩個NPN三極管及電容充放電的原理實現LED1和LED2交替閃爍，若只需1個或1組LED時，可將LED2使用電阻代替即可。此電路屬于多諧振蕩電路，兩個三極管一個管子導通時，另一個截止，通過容阻耦合使兩個管子交替導通與截止，從而產生自激振蕩。

原理：上電瞬間，由于電路兩邊的參數會有微小差異，兩個管子導通時間肯定有先后，促使其中一個管子導通而另一個截止，形成一個暫穩態。假設Q1導通，Q2截止，則此時Q1的集電極（即電容C1左端）的電壓為0，Q1基極的電壓約為0.7V，此時，電容C1通過電阻R2進行充電，且電容C2也通過電阻R4進行充電，（假設VCC電壓為5V）則電容C2充滿后電容兩端電壓為4.3V（左端0.7V，右端5V），因?yàn)镽4的阻值遠遠比R2小，因此電容C2的充電速度要比C1快得多。當C1右端的電壓達0.7V時，Q2導通。此時，電容C2的右端電壓直接被拉地（即電壓為0），但是電容兩端的電壓不能突變，則該電容左端電壓瞬間變?yōu)?4.3V（原電容C2兩端的電壓為4.3V），Q1立刻截止，形成另一個暫穩態。此時電容C2開始通過R3放電，放完后又開始反向充電，當電容C2左端電壓達0.7V時，Q1又導通。同理Q1導通使電容C1左端電壓變?yōu)?V，反饋到電容右端電壓變?yōu)?4.3V，Q2截止，又進入下一個暫穩態，如此反復。

其多諧振蕩器的震蕩周期為T=0.7（R2C1+R3C2），由于R2和R3、C1和C2的值相同，因此T=1.4*R2*C1，通過改變電容C1、C2和電阻R2、R3的值可改變閃爍頻率。
