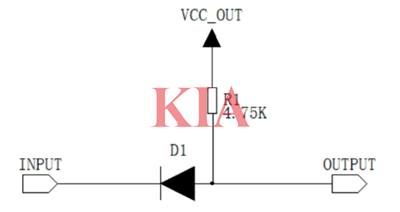

二極管電平轉換電路
利用二極管單向?qū)ㄌ匦?，輸入高電平時反向截止，輸出端被上拉至目標電壓；輸入低電平時正向?qū)▽?shí)現電平匹配。
電路特點：
單向傳輸（僅支持高→低轉換）。
存在0.2-0.7V導通壓降（需選用肖特基二極管）。

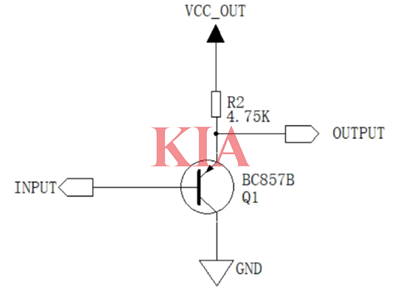

三極管電平轉換電路
NPN型：輸入高電平導通，輸出低電平；輸入低電平截止，輸出被上拉至高電平。
PNP型：工作邏輯與NPN互補，適用于特定場景驅動。
MOS管雙向轉換方案
支持雙向通信且無方向控制引腳，適用于I2C、SPI等總線協議。
設計要求：
低側電壓需大于MOS管閾值電壓（一般Vth<2V）。
拓?fù)浣Y(jié)構：N溝道MOS管串聯在高低壓域間，源極接低電壓端，漏極接高電壓端。

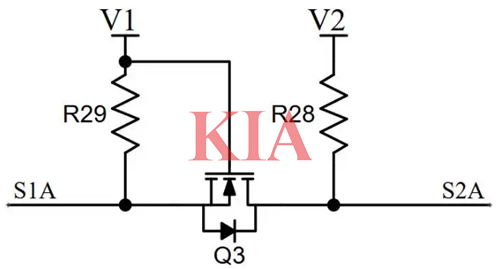

MOS管雙向電平轉換電路
這種電路方案的V1電壓≤V2電壓，且V1電壓要大于MOS管導通電壓。
當S1A為低電平的時候，MOS管Q3導通，S1A與S2A導通，S2A端被拉低到0V，實現兩端都為低電平。
當S1A為高電平的時候，MOS管Q3關斷，S2A端由上拉電阻（上圖中的 R28）拉高成高電平，實現兩端都被高電平。
當S2A為低電平的時候，MOS管內部寄生二極管導通，將S1A拉低至低電平，然后MOS管導通，S1A與S2A導通，輸出端被拉低到0V，實現兩端都為低電平。
當S2A為高電平的時候，MOS管Q3關斷，S1A端由上拉電阻（上圖中的 R29）拉高成高電平，實現兩端都被高電平。
這種使用MOS管做電平轉換的電路切換速率較高，適用于需要進行高速電平轉換的場景。
