開關電源拓?fù)淇煞譃槿N：Buck(降壓型)、Boost(升壓型)、Buck-Boost(升降壓型)。

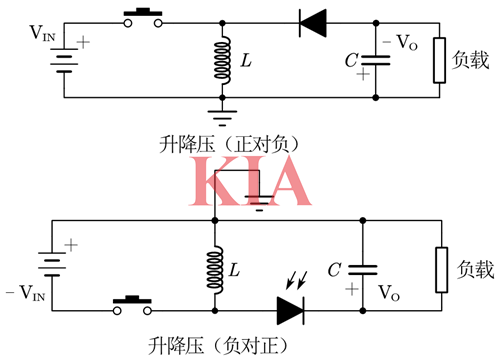

Buck-Boost根據地參考點的位置可以進一步細分為正對負型和負對正型。升降壓型拓?fù)涞亩丝谔匦詾椋狠斎肱c輸出反相；可升壓也可降壓。

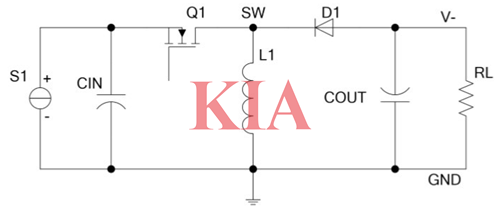

buckboost電路,拓?fù)? title=

開關導通時，能量從輸入直流電源（通過開關）傳輸給電感，沒有能量傳輸給輸出端。

開關關斷時，電感儲能（通過二極管）傳輸?shù)捷敵龆?，沒有直接來自輸入直流電源的能量。

基于以上兩點，升降壓拓?fù)浯蟾攀俏ㄒ坏募兎醇ね負?，所有從輸入傳輸?shù)捷敵龅哪芰勘仨毾葍?chǔ)存在電感中。

buckboost電路原理

buckboost電路,拓?fù)? title=

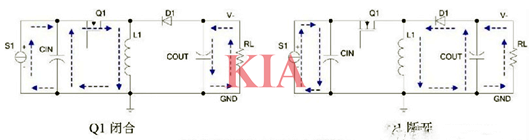

當功率管Q1閉合時，電流的流向見圖2左側圖。輸入端，電感L1直接接到電源兩端，此時電感電流逐漸上升。導通瞬態時di/dt很大，故此過程中主要由輸入電容CIN供電。輸出端，COUT依靠自身的放電為RL提供能量。當功率管Q1關斷時，電流的流向見圖2右側圖。輸入端VIN給輸入電容充電。輸出端，由于電感的電流不能突變，電感通過續流管D1給輸出電容COUT及負載RL供電。系統穩定工作后，電感伏秒守恒。Q1 導通時，電感電壓等于輸入端電壓VIN；Q1關斷時，電感電壓等于輸出端電壓VOUT。設T為周期，TON為導通時間，TOFF為關斷時間，D為占空比（D=TON/T），下同。由電感伏秒守恒有：

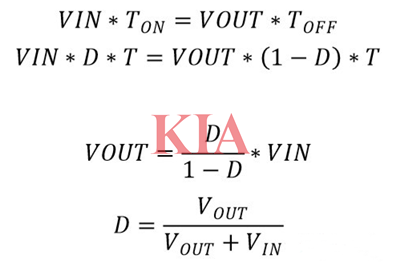

由此可得：

buckboost電路,拓?fù)? title=
