2n7002場效應管參數,2n7002引腳圖,資料-KIA MOS管
信息來源：本站 日期：2025-09-19
2N7002主要參數：
電氣特性
漏源電壓（Vds）：60V（最大值）
連續漏極電流（Id）：115mA（典型值）
柵源閾值電壓（Vgs th）：1V至2.5V（測試條件250pA）
導通電阻（Rds on）：1.2Ω（最小值）至7.5Ω（最大值），具體取決于測試條件（如Vgs=10V時典型值為5Ω）
最大功率耗散（Pd）：200-350mW（與封裝散熱條件相關）。
2N7002特性：
高密度電池設計，低RDS(ON)
電壓控制小信號開關
堅固可靠
高飽和電流能力

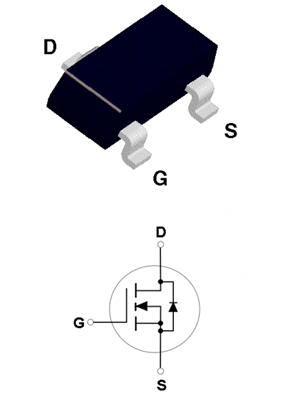

2n7002引腳圖

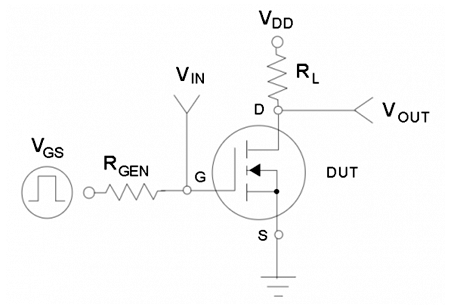

2n7002電路圖
2n7002詳細參數
晶體管極性: N-Channel
通道數量: 1 Channel
晶體管類型: 1 N-Channel
正向跨導-最小值: 0.08 S
Vds-漏源極擊穿電壓: 60V
Id-連續漏極電流: 115mA
Rds On-漏源導通電阻: 1.2Ohms
Vgs - 柵極-源極電壓: - 20 V, + 20 V
最小工作溫度: - 55°C
最大工作溫度: + 150°C
Pd-功率耗散: 200 mW
封裝: SOT-23-3
高度: 1.2 mm
長度: 2.9 mm
寬度: 1.3 mm
單位重量: 31 mg
