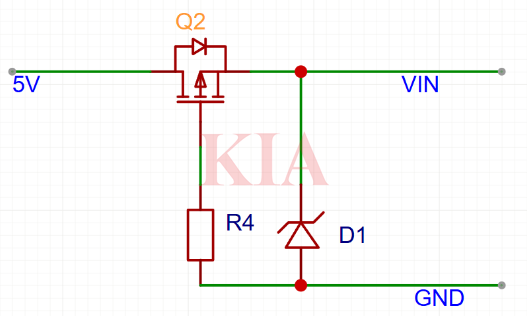

在這個電路中，加入了一個穩壓管，用于保護PMOS管免受過壓損害。
當電源接反時，穩壓管可以限制電壓，防止PMOS管因過壓而損壞。
除了防倒灌外，這個電路還具有防反接功能。當電源接反時，PMOS管不導通，后級電路斷開，從而保護整個電路。

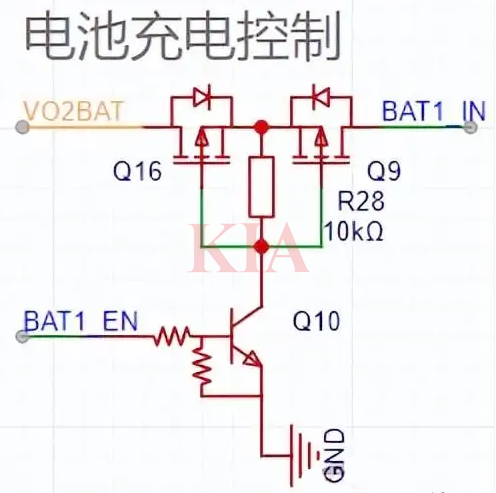

兩個PMOS管的連接方式，在這個電路中，連接了兩個PMOS管進行背靠背防倒灌。

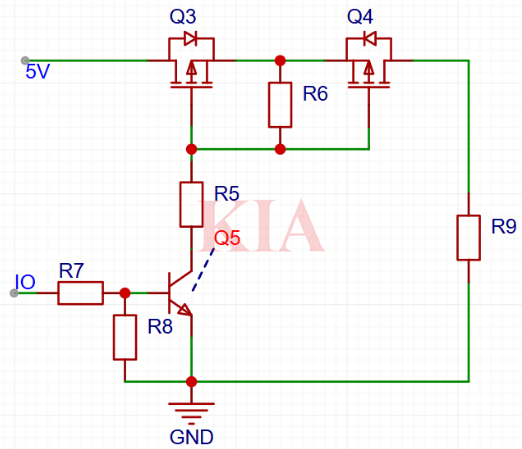

當控制端為高電平時，三極管Q5導通，Q3和Q4的柵極被拉低到0V，Q3通過體二極管導通，接著Q4導通，負載端得到Vin電壓。
當控制端為低電平時，三極管Q9斷開，Q3與Q4不導通，并且完全關斷，由于Q3與Q4的體二極管是反向串聯的，所以無論哪個方向都是不通的，實現了防倒灌。
當控制端為高電平時，三極管Q5導通，Q3和Q4的柵極被拉低到0V，Q3通過體二極管導通，接著Q4導通，負載端得到Vin電壓。
當控制端為低電平，三極管Q5斷開，Q3與Q4不導通，并且完全關斷，由于3與Q4的體二極管是反向串聯的，所以無論那個方向都是不通的，實現了防倒灌。
