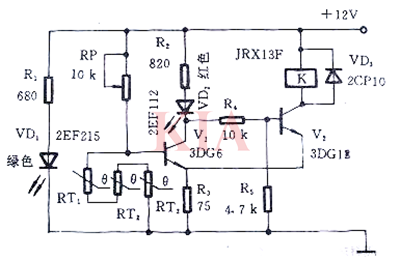

由PTC熱敏電阻和施密特電路構成的控制電路。圖中，RT1、RT2、RT3為三只特性一致的階躍型PTC熱敏電阻器，它們分別埋設在電機定子的繞組里。 正常情況下，PTC熱敏電阻器處于常溫狀態，它們的總電阻值小于1KΩ。此時，V1截止，V2導通，繼電器K得電吸合常開觸點，電機由市電供電運轉。
當電機因故障局部過熱時，只要有一只PTC熱敏電阻受熱超過預設溫度時，其阻值就會超過10KΩ以上。 于是V1導通、V2截止，VD2顯示紅色報警，K失電釋放，電機停止運轉，達到保護目的。
PTC熱敏電阻的選型取決于電機的絕緣等級。通常按比電機絕緣等級相對應的極限溫度低40℃左右的范圍選擇PTC熱敏電阻的居里溫度。例如，對于B1級絕緣的電機，其極限溫度為130℃，應當選居里溫度90℃的PTC熱敏電阻。

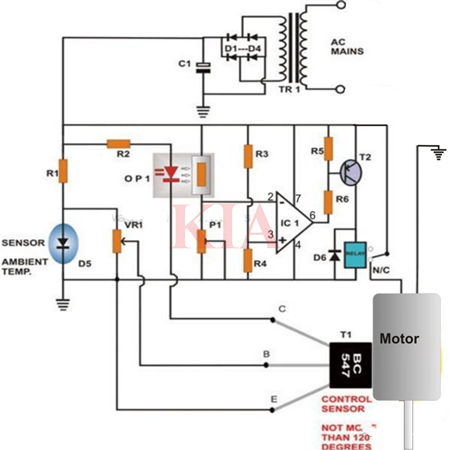

通過集成以下簡單的溫度指示器電路：
上述過熱保護器電路可能永遠不會允許勵磁繞組發生故障，因?yàn)槿魏卫@組在熔斷之前都會首先升溫。如果上述電路檢測到設備有任何異常發熱，就會關閉電機，從而避免任何此類事故。

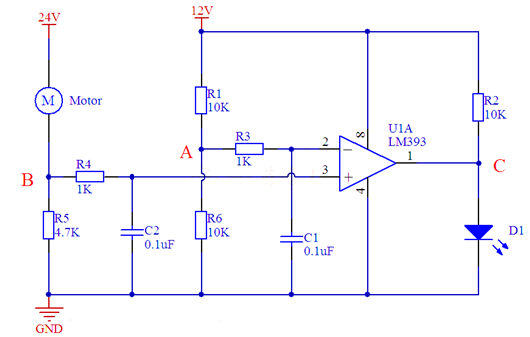

當電機過載時，比較器輸出一個高電平信號，點亮過載指示燈。
當電機出現過載時，電路中流過的電流要高于正常工作時的電流。根據這個現象，我們用比較器設定一個閥值，使電機正常時，比較器不發出過載信號；當電機過載，超過這個閥值時，比較器輸出過載信號。
本例電路中，電阻R1和R6形成一個分壓基準電路，就是我們設定的閥值電壓，連接到比較器的反相輸入端。
比較器的同相輸入端是一個簡單的電流轉換電壓的電路，通過R5上的電壓來檢測流過電機的電流。
其中R4，C2和R3，C1是兩個簡單的RC濾波電路。
電機正常工作時，B點電壓要小于A點電壓，比較器輸出低電平，過載指示燈D1處于熄滅狀態。
當電機出現過載時，流過R5的電流要變大，R5上的壓降增大，B點電壓上升，大于A點電壓時，比較器輸出高電平，過載指示燈被點亮。
其中LM393比較器為OC門輸出，所以需要增加外部上拉電阻，其中R2就是。同時也是D1的限流電阻。
