sot封裝介紹

小外形晶體管（SOT）是一種采用小外形封裝結構的表面組裝晶體管，屬于常見的表面貼裝式封裝類型之一。其封裝形式將管腳及散熱法蘭焊接于PCB板表面的焊盤上，適用于小型化電子設備的電路設計。SOT封裝分為多種類型，包括SOT23、SOT89、SOT143和SOT252等，適用于不同功率場合。例如，SOT23用于小功率晶體管，SOT89適用于較高功率，SOT143常見于高頻晶體管，SOT252屬于大功率類型。

sot-89

SOT89封裝是一種中功率封裝類型，通常用于中等功率的分立器件中。

特點：

1. 尺寸小巧：SOT89封裝體積較小，適用于空間有限的電路設計。

2. 熱性能好：具有較大的散熱片，可以有效散熱，提升器件的可靠性。

3. 引腳數量及排列：一般有三個引腳，便于電路板安裝和焊接。

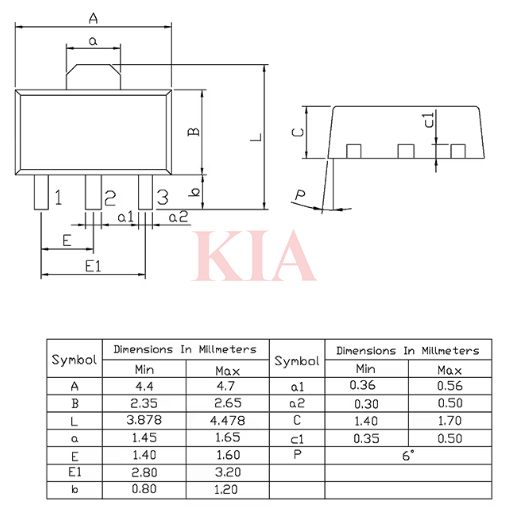

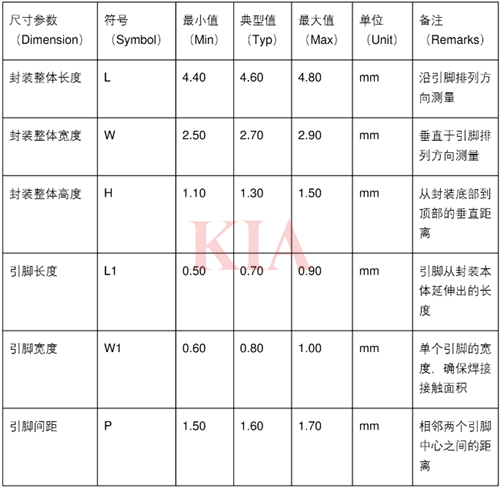

sot89封裝尺寸圖

SOT-89封裝尺寸為長度4.5毫米、寬度2.45毫米、高度1.55毫米，引腳間距為1.5毫米，支持3或5引|腳配置。部分制造商的產品可能存在細微差異，例如長度可能為4.6毫米、寬度2.6毫米或高度1.6毫米。

sot-89,sot89封裝尺寸
