最簡單的穩壓電路圖,經典穩壓電路-KIA MOS管
信息來源：本站 日期：2025-10-21

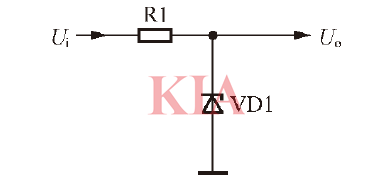

電路中，VD1是穩壓二極管；Ui是沒有經過穩壓的直流電壓，在這一電路中是輸入電壓；Uo是經過這一電路穩定后的直流輸出電壓，其電壓大小穩定。

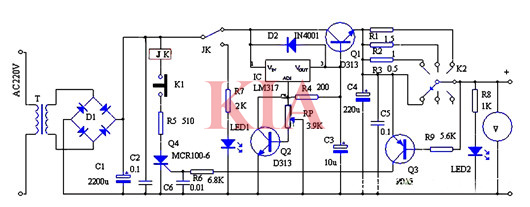

如圖所示，由于LM317的最大輸出電流為1.5A，并且如果輸入和輸出端子之間的壓差太大，則電流消耗太大，因此使用大功率Q1晶體管來擴展輸出電流。 RP是一種線繞電位器，可用于精確設置輸出電壓。如果RP觸點連接不良，則設置Q2以防止輸出電壓高于設置電壓。通常，Q2被切斷。 RP觸點斷開后，Q2就會通過RP提供的偏置電壓而導通，從而使調節端子的電壓下降，從而使輸出電壓降低。 R1，R2，R3，Q3和K2構成電流范圍檢測電路。當電阻R1或R2或R3兩端的負載電流產生的電壓降達到0.3V時，Q3導通，Q4觸發并導通，JK吸合并輸出。當其關閉時，LED2熄滅并且LED1點亮，表明它處于過流限制狀態。按K1恢復正常輸出狀態，可控硅G極的C6起到抗干擾功能，可以減少可控硅的誤觸發。
LED2不僅顯示工作狀態，而且在電源為空時也顯示負載，因此負載與負載之間的輸出電壓差別不大。電路中的電壓表可以用萬用表代替。
電源的組件型號和值在圖中標出，組裝后無需調試即可使用。應該注意的是，Q1應該選擇一個高功率晶體管并安裝一個散熱器。整流橋D1應大于3A。 LED1和LED2使用不同顏色的發光二極管。 R1，R2和R3的電阻值可以根據自己的需要確定。開關K2應該接觸良好，否則會影響使用。

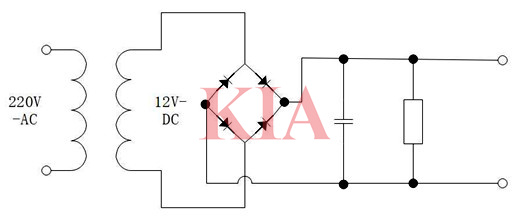

橋式整流電容濾波電路：
