在電路設計中，過溫保護是一項至關重要的功能。當電路或設備溫度超過安全閾值時，過溫保護電路會啟動，以防止?jié)撛诘脑O(shè)備損壞或安全事故。
當溫度繼電器K104所檢測的溫度低于80±5℃時，其觸點保持吸合狀態，此時HOT與PROTECT信號均呈現低電平，從而確保電源模塊能夠正常運行。然而，一旦檢測點的溫度升至80±5℃，溫度繼電器的觸點便會斷開，導致HOT與PROTECT信號轉為高電平。這一變化會觸發電源模塊的保護關機機制，以防止電源模塊因過熱而受損。
過溫保護電路的工作方式是通過監測電路內部溫度來控制電流和電壓，從而防止設備受到過熱的影響。該電路屬于過溫保護電路，但溫度高于設定的保護點時，關閉模塊輸出，當溫度恢復后自動開啟模塊。

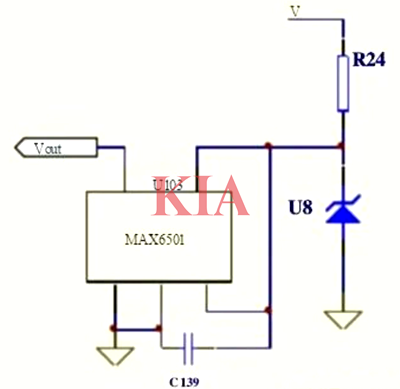

穩壓管給U103MAX6501提供5V電壓，溫度正常時，U103的五腳輸出高電平，當溫度超過保護點時U103的五腳輸出低電平，當溫度恢復后，U103的五腳輸出高電平。
在電源IC中一般都有內部OTP過溫保護電路，OTP電路的設計就是利用溫感器件，如熱敏電阻等，PN結的溫度特性也是經常用來進行溫度檢測的方式，IC內部設計也用PN結進行溫漂的補償。
