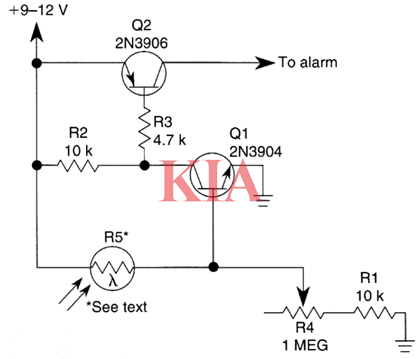

1、該電路可作為一個傳感器，它可以觸發一個沒有直接接觸的報警器。一個可見或不可見的封閉式離子源在傳感器上發射來保持探測回路保持一個原本的常閉狀態。

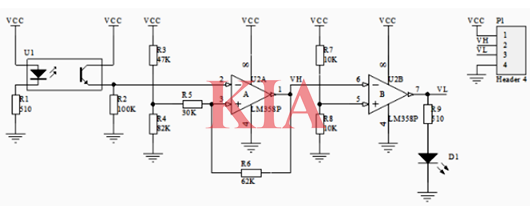

2、用光電傳感器（光電對管）將機械旋轉轉化為電脈沖，光電對管實物如圖所示。
電路由四部分組成。光電對管U1、電阻R1、電阻R2構成發射接收電路；比較器U2A、電阻R3、電阻R4、電阻R5、電阻R6構成反相輸入的滯回比較器；比較器U2B、電阻R7、電阻R8構成反相器；發光二極管D1、電阻R9構成輸出電路。

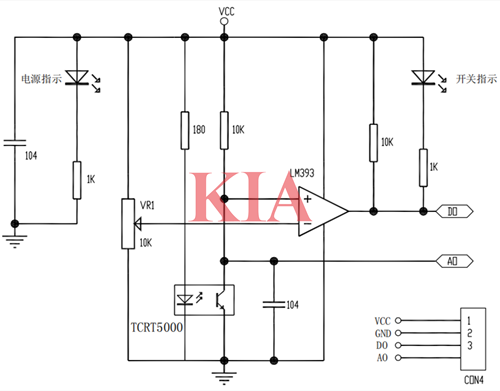

3、TCRT5000模塊依賴于紅外光的發射與反射原理進行工作。它由一個紅外發光二極管和一個光敏三極管組成。
工作過程：
1.紅外發射二極管持續發射940nm波長的紅外光。
2.當物體接近時，紅外光會被物體表面反射回來。
3.光敏三極管接收到反射光后，導通程度發生變化，從而輸出不同電壓的模擬信號。
4.該信號可以通過比較器進行轉換，輸出數字信號，或者直接通過模擬輸出端（AO）提供原始信號。
電路連接示意：
1.VCC：接電源正極（3-5V）
2.GND：接電源負極
3.D0：TTL開關信號輸出
4.A0:模擬信號輸出
PA0（模擬輸入）：連接至傳感器的模擬輸出端（AO），用來獲取反射光強度的模擬值。
PA1（數字輸入）：連接至傳感器的數字輸出端（DO），用于判斷是否有物體反射光。
此外，為了避免電噪聲影響，可以在紅外發射二極管上串聯限流電阻，增加濾波電容等措施。
