變頻器的基本結構
調速用變頻器構成：主電路、控制電路、保護電路。
按照不同的控制方式，交－直－交變頻器可分成三種方式。
采用可控整流器調壓、逆變器調頻的控制方式，其結構框圖。

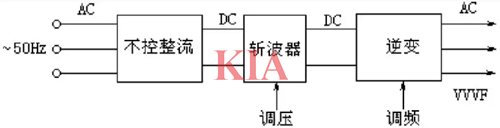

采用不控整流器整流、斬波器調壓、再用逆變器調頻的控制方式，其結構框圖。

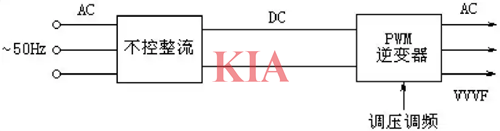

采用不控制整流器整流、脈寬調制（PWM）逆變器同時調壓調頻的控制方式，其結構框圖。
變頻器電路原理圖

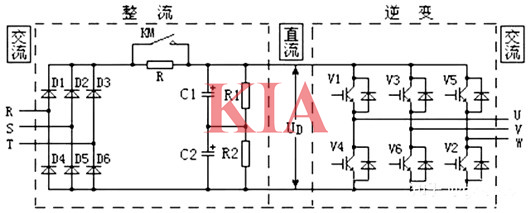

采用“交-直-交”結構的低壓變頻器，其內部主電路由整流和逆變兩大部分組成，如圖所示。
從R、S、T端輸入的三相交流電，經三相整流橋（由二極管D1～D6構成）整流成直流電，電壓為UD。電容器C1和C2是濾波電容器。6個IGBT管（絕緣柵雙極性晶體管）V1～V6構成三相逆變橋，把直流電逆變成頻率和電壓任意可調的三相交流電。
