在線式ups工作原理

不間斷電源是指在輸入電源或市電發生故障時向負載提供應急電源的電力系統，被視為對輸入電源中斷的近瞬時保護。

在線式UPS也被稱為雙變換器UPS或真正的UPS。它在輸入電力通過整流器將交流電轉換為直流電后，直接將其用于給電池充電和供電。同時，它通過逆變器將直流電再轉換為交流電，為連接的設備提供穩定的電力。

無論電網電壓是否正常，負載所用的交流電壓都要經過逆變電路，逆變器一直處于工作狀態。當市電正常時，電能經過AC/DC、DC/AC兩次變換后供給負載；當市電中斷時，蓄電池放電將能量輸送到逆變器，再由逆變器將直流電轉換成交流電供負載使用。

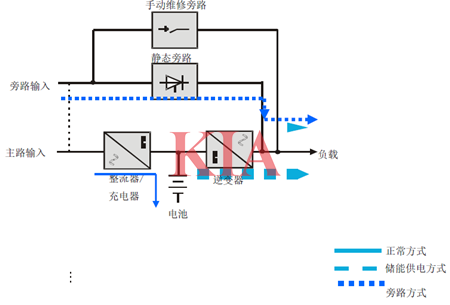

在線式ups電路

在線式UPS是應用的比較多的，可處于下列三種運行方式之一。

1）正常運行。所有相關電源開關閉合，UPS帶載。

2）維護旁路。UPS關斷，負載通過維護旁路開關，連接到旁路電源。

3）關斷。所有電源開關斷開，負載斷電。

由兩臺UPS電源所構成的“熱備份”冗余供電系統

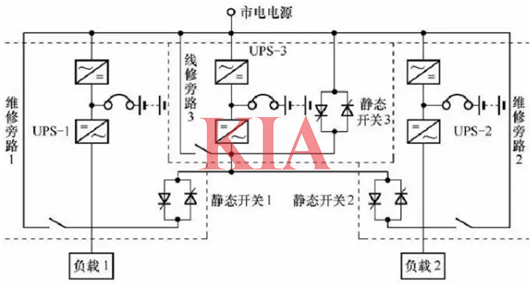

由三臺UPS電源所構成的“熱備份”冗余供電系統

（1）UPS開機加載步驟

此步驟用于UPS開機加載，假設UPS安裝調試完畢，市電已輸入U(xiǎn)PS。

1）合靜態旁路開關。

2）合整流器輸入開關。

3）合UPS輸出電源開關。

4）手動合電池開關。

（2）UPS轉維護旁路步驟

負載從UPS逆變器切換到維修旁路，這在UPS需要維護時有用。負載由逆變器切換到靜態旁路的操作過程如下。

1）關斷UPS逆變器，負載切換到靜態旁路。通常在主菜單上可以操作關斷UPS逆變器。

2）閉合維護旁路開關，斷開整流器電源輸入開關，UPS電源輸出開關，靜態旁路開關和電池開關，UPS已關閉，但市電通過維護旁路向負載供電。

（3）UPS在維護旁路下的開機步驟

1）閉合UPS輸出開關和靜態旁路開關。

2）閉合整流器輸入電源開關，整流器起動，并穩定在浮充電壓，觀察浮充電壓是否正常。

3）閉合電池開關。

4）斷開維護旁路開關，并上鎖。

（4）UPS關機步驟

1）斷開電池開關和整流器輸入電源開關。

2）斷開UPS輸出開關和旁路電源開關。

3）若要UPS與市電隔離，則應斷開市電向UPS的配電開關，使直流母線電壓放電。

（5）UPS的復位

當因某種故障使用了EPO（緊急關機），待故障清除后，要使UPS恢復正常工作狀態，需要復位操作?；蛟谙到y(tǒng)調試時，選擇手動方式從旁路切換到逆變器，UPS由于逆變器過溫、過載、直流母線過壓而關閉。當故障清除后，需要采用復位操作，才能把UPS從旁路切換到逆變器帶載。

操作復位按鈕使得整流器、逆變器、靜態開關重新正常運行。若是EPO后的復位，則還需要手動合電池開關。
