一、線路概述

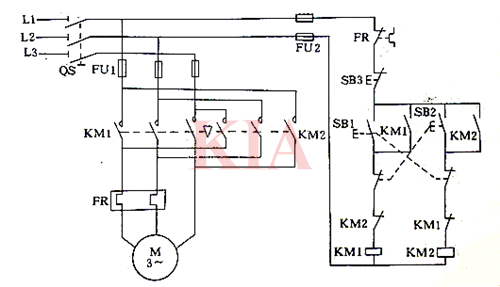

按鈕、接觸器雙重聯鎖正反轉控制線路，是在按鈕聯鎖基礎上增加接觸器電氣聯鎖，兼具操作便捷、安全可靠、可直接換向等優勢，廣泛用于三相異步電機的正反轉控制，有效防止主回路相間短路。
二、工作原理
1. 準備工作
合上電源開關 QS，控制回路與主回路通電，線路進入待機狀態。
2. 正轉運行
按下正轉按鈕 SB1：
SB1 常閉觸點先斷開，切斷 KM2 反轉回路（按鈕聯鎖）；
SB1 常開觸點閉合，KM1 線圈得電；
KM1 主觸點閉合，電機 M正向啟動；
KM1 自鎖觸點閉合，實現連續運行；
KM1 常閉輔助觸點斷開，切斷 KM2 回路（接觸器聯鎖）。
3. 反轉運行
按下反轉按鈕 SB2：
SB2 常閉觸點先斷開，KM1 線圈失電，主觸點斷開，電機失電；
SB2 常開觸點閉合，KM2 線圈得電；
KM2 主觸點閉合，電機 M反向啟動；
KM2 自鎖觸點閉合，實現連續運行；
KM2 常閉輔助觸點斷開，切斷 KM1 回路（接觸器聯鎖）。
4. 停止運行
按下停止按鈕 SB3，整個控制回路失電，KM1/KM2 線圈均斷電，主觸點斷開，電機停止運轉。
三、線路優勢
雙重保護：按鈕機械聯鎖 + 接觸器電氣聯鎖，徹底避免 KM1、KM2 同時吸合造成相間短路。
直接換向：正轉?反轉可直接切換，無需先按停止按鈕。
安全可靠：具備短路保護、過載保護、失壓 / 欠壓保護。
操作簡單：?jiǎn)伟粹o控制轉向，符合工業操作習慣。
四、安全注意事項
接線前務必?cái)嚯姴僮?，確認無電后再施工。
必須保證KM1、KM2 常閉輔助觸點可靠接入對方線圈回路，實現電氣互鎖。
電機正反轉相序必須正確，避免機械傳動方向錯誤。
長期運行前檢查接觸器觸點、接線端子，防止發熱、松動。
熱繼電器 FR 按電機額定電流合理整定，實現有效過載保護。

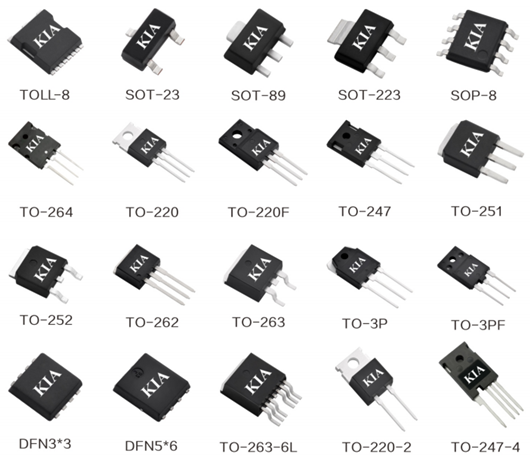

五、電機應用場效應管選型指南
低壓小功率（30V）：KND2803A（150A）、KND3080（80A） → 貼片小體積、低耗高效
中壓通用（60V）：KNB2706A（150A）、KNP3306A（80A） → 主流電源、適配廣
中高壓工業（100V-400V）：KIA3510AP（100V）、KIA6035AP（350V） → 高耐壓、工業級可靠
超高壓大功率（500V-600V）：KIA24N50H（500V）、KIA12N60H（600V）、KCM3560A（600V/76A） → 大功率 PFC、UPS 專用
所有型號均為N 溝道、低柵極電荷、符合 RoHS、無鉛環保，完美適配PWM 控制、同步整流、功率因數校正、過壓保護等開關電源核心功能，是開關電源、適配器、LED 驅動、工業 UPS領域的高效功率器件選擇。
