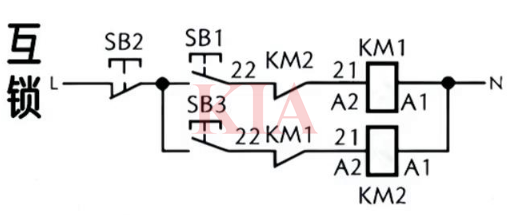

互鎖一般用在正反轉電路中，KM1是正轉，KM2是反轉。接線的要點是反轉接觸器的輔助常閉點串正轉接觸器的線圈，同樣的正轉接觸器的輔助常閉點串反轉接觸器的線圈。
比如KM1吸合的時候常閉點也會斷開，切斷反轉的回路。同樣的反轉接觸器吸合的時候常閉點也會斷開，切斷正轉的回路。這個就是電氣互鎖，圖里面是點動控制，只有電機互鎖，還有按鈕互鎖。按鈕互鎖屬于機械互鎖。
工作原理：
互鎖電路是一種通過電氣或機械方式確保兩個或多個設備（如接觸器）不能同時動作的安全控制電路，原理是利用常閉輔助觸點相互串聯，實現相互制約，防止電源短路或設備沖突。
1.電氣互鎖：在典型電動機正反轉控制電路中，正轉接觸器（KM1）的常閉輔助觸點串聯在反轉接觸器（KM2)的線圈回路中，同時KM2的常閉輔助觸點也串聯在KM1的回路中。當KM1線圈通電時，其常閉觸點斷開，切斷KM2的供電路徑，即使誤操作反轉按鈕，KM2也無法得電；反之亦然，從而保證同一時間只有一個接觸器吸合。
2.機械互鎖：作為補充，采用具有機械聯鎖功能的按鈕或開關，當按下其中一個按鈕時，機械結構會物理阻斷另一個按鈕的操作，進一步防止誤動作。

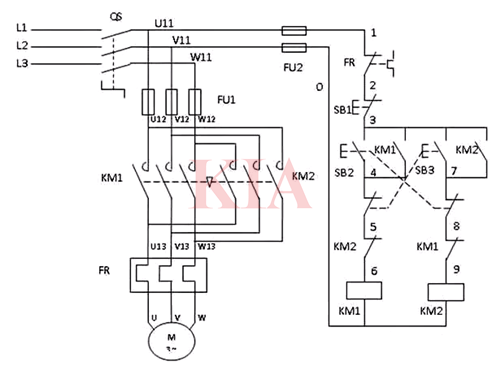

電路圖為電動機正反轉互鎖控制線路，接觸器KM1身上的常閉觸點KM1與接觸器KM2的線圈串聯，鎖定KM2，接觸器KM2身上的常閉觸點KM2與接觸器KM1的線圈串聯，鎖定KM1，這樣KM1和KM2相互制約，其結果就是接觸器KM1和KM2只能有一個吸合，而另一個被制約，無法吸合，在電路中起到保護的作用。
只看右側的二次回路?；ユi分為機械互鎖和電氣互鎖。
機械互鎖：此時的SB2使用的帶有機械互鎖的按鈕，當SB2所在回路正常工作時，由于“5”上方的常閉電處于通電狀態，因此與之虛線連接的SB3按鈕按下后無反應。
電氣互鎖：當SB2所在回路通電時，接觸器KM1的線圈供電，此時“8”下方的KM1常閉觸點斷開。從而避免了兩個回路同時供電。
