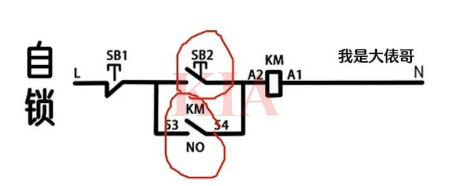

自鎖接線的要點就是按鈕開關的常開點和交流接觸器的輔助常開點并聯，接觸器線圈得電的時候輔助常開點就會閉合，這個時候按鈕開關即使松開了接觸器，仍然可以通過自身的輔助常開點持續給線圈供電形成自鎖。

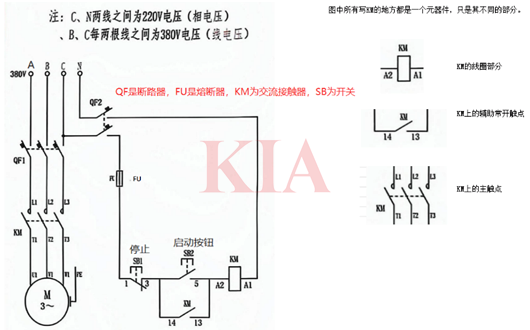

啟動時，按下啟動按鈕SB2（3-5），交流接觸器KM線圈得電吸合，KM鋪助常開觸點(13-14）閉合自鎖，KM三相主觸點閉合，電動機得電啟動運轉，設備開始工作。停止時，按下停止按鈕SB1(1-3），交流接觸器KM線圈斷電釋放，KM三相主觸點斷開，電動機失電停止運轉，設備停止工作。

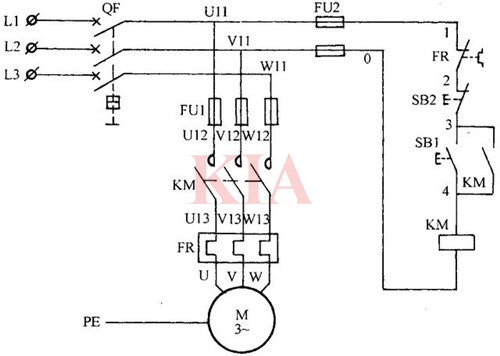

常用的電動機自鎖運行的控制線路，自鎖控制裝置是接觸器KM自己身上的一組常開觸點，鎖定的也是接觸器KM自身的線圈。
