三相全波整流電路,三相全波整流器-KIA MOS管
信息來源：本站 日期：2026-03-12
三相全波整流電路采用六個整流元件（二極管或晶閘管）將三相交流電轉換為直流電，通過共陰極組和共陽極組的配合，在任意時刻選擇相位最高和最低的相電壓導通，輸出連續的直流電壓。
工作原理
1.導通原則：在任意時刻，共陰極組中陽極電壓最高的元件導通，共陽極組中陰極電壓最低的元件導通，從而形成電流路徑。

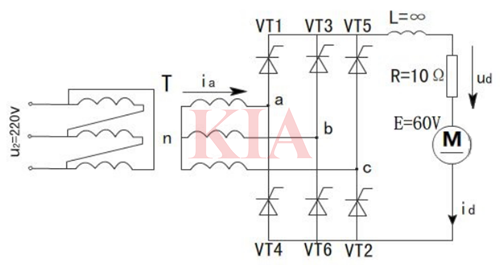

2.換相過程：三相交流電的三個相位（A、B、C）電壓波形相位相差120度。每60度發生一次換相，導通的元件依次輪換，順序為VT1→VT2→VT3→VT4→VT5→VT6（若使用晶閘管，觸發角a=0°時類似二極管工作）。
例如，當A相電壓最高、B相電壓最低時，共陰極組的A相元件和共陽極組的B相元件導通，負載電壓為線電壓UAB。
隨著相位變化，最高和最低電壓的相位轉移，導通元件相應變化，確保負載電流方向始終一致。
3.輸出波形：負載電壓為三相線電壓在正半周的包絡線，波形連續且每周期脈動6次（脈動頻率為電源頻率的6倍）。

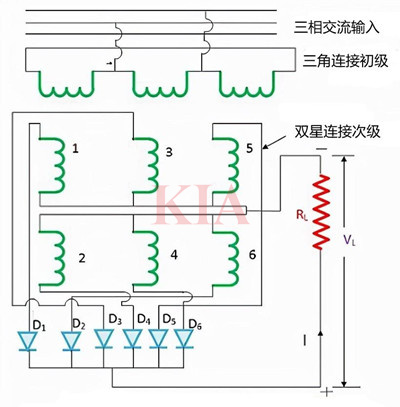

三相全波整流電路原理圖：

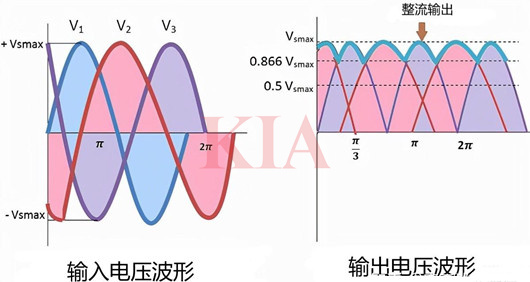

在三相全波整流器中使用了六個二極管。它也被稱為6二極管半波整流電路。在這種情況下，每個二極管導通交流周期的 1/6部分。三相全波整流器輸出直流電壓波動較小。輸出電壓在峰值電壓的最大值（即Vsmax）和最大電壓的86.6%之間波動。
三相全波整流器的優點是輸出電壓經過調節，不會降至零。輸出電壓保持在最大電壓的86.6%和電壓峰值之間。因此，它似乎受到監管。
輸出電壓波動低的主要原因是使用了大量二極管。使用6個二極管為宜。這是因為如果使用超過 6個二極管，則電路成本會增加。此外，電路復雜性增加，輸出電壓的調節不會有顯著增加。
