精密整流電路利用運算放大器的高增益特性克服傳統二極管整流的小信號損耗問題,工作原理如下(按信號周期分析):
正半周信號處理(輸入電壓>0)
1.信號通路
2.輸入正電壓時,第一級運放通過負反饋形成電壓跟隨器,此時同相端與反相端電位相等(虛短)。
3.二極管四導通控制
4.運放輸出正電壓使二極管D1導通(硅管需>0.7V),同時D2截止,負載獲得與輸入相等的正向電壓。
5.消除壓降原理
6.運放通過提升輸出電壓補償二極管導通壓降(如輸出增加0.7V抵消 D1 壓降),實現0V以上信號的零損耗整流。
負半周信號處理(輸入電壓<0)
1.信號反向放大
2.輸入負電壓時,第一級運放轉為反向比例放大器,輸出端產生正電壓。
3.二極管狀態切換Q4.此時D1截止,D2導通,將反向放大后的正電壓傳遞至負載端。
5.整流輸出特性
6.負載獲得與輸入信號絕對值相等的正電壓,完成負半周全波轉換。

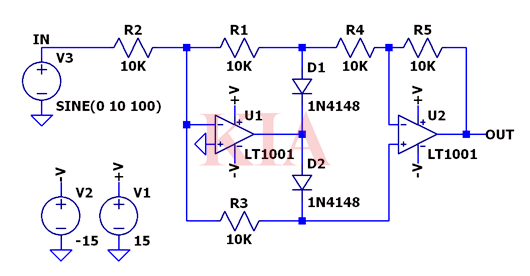

精密整流電路圖:

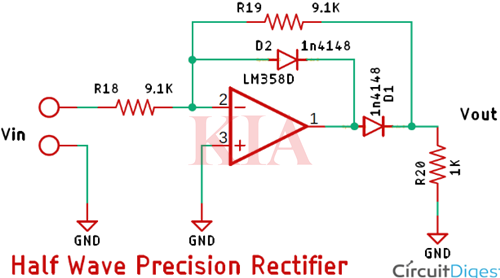

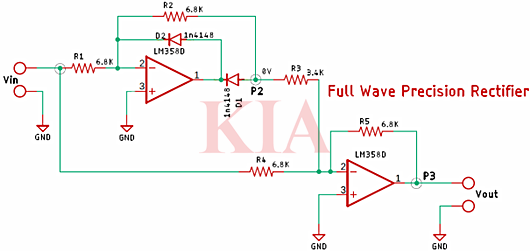

使用運放的半波和全波精密整流器的電路圖:
