電路結構：需要兩個整流二極管和一個帶中心抽頭的變壓器。
工作原理：交流電的正、負半周分別通過兩個二極管導通，在負載上形成連續的脈動直流。
輸出特性：輸出電壓平均值Usc=0.9e2，效率是半波整流的兩倍。
二極管整流電路圖
利用1個二極管的半波整流電路其電源負半周的波形被“削”掉，得到一個單一方向的電壓，因此半波整流電路的效率較低，若將電源的負半周也利用起來，就有了全波整流電路。

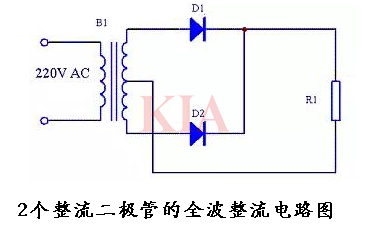

對于單相交流電，如果變壓器采用中心抽頭（接地），2個二極管背對背（即陽極對陽極或陰極對陰極）可以組成一個全波整流器。

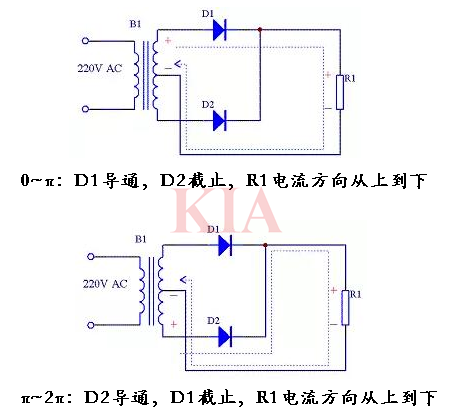

（1）在0～π期間B1次級上端為正下端為負，D1正向?qū)ǎ娫措妷杭拥絉1上，R1兩端的電壓上端為正，下端為負;
（2）在π～2π期間B1次級上端為負下端為正，D2正向?qū)ǎ娫措妷杭拥絉1上，R1兩端的電壓還是上端為正，下端為負。
后續周期中重復上述過程，這樣電源正負兩個半周的電壓經過D1、D2整流后分別加到R1兩端，R1上得到的電壓總是上正下負。
這個電路實質上是將兩個半波整流電路組合到一起?，F(xiàn)在由于二極管的價格低廉，這種電路很少使用，常見的是用4個二極管組成橋式全波整流。
