直流電機調速電路

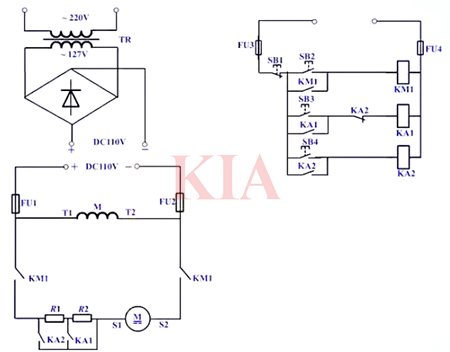

電路分為三部分，因?yàn)槭侵绷麟姍C(jī)所以要有整流電路，外加主電路和控制電路。主電路的電源是交流220伏的，控制線路的接入電源是380伏。最主要的三個電氣原件，一個KM1和2個中間繼電器，它們的線圈工作電壓都是380伏。

電源是交流220伏，經過變壓器變?yōu)榻涣?27伏，再經過整流電路變?yōu)橹绷?10伏。三個按鈕開關控制三個速度，當按下SB2的時候，接觸器KM1自鎖，這時候等于電機串了R1R2兩個電阻，是最低速狀態。

如果想增加速度，可以按下按鈕開關SB3，這時候繼電器KA1會自鎖。同時它的常開點會閉合，電流跳過R2直接連接電機，實現了加速。

需要最快速就按下按鈕開關SB4,這時候KA2自鎖，同時它的常閉點斷開使KA1斷電，常開點閉合直接跳過R1電阻。

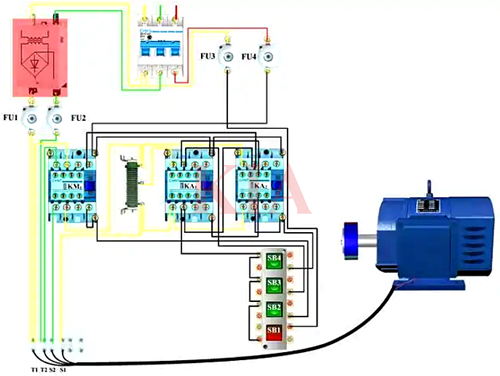

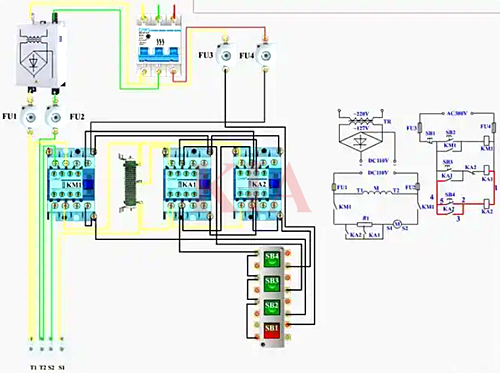

實物接線

接觸器的符號是KM,中間繼電器的符號是KA,其實圖中的KA1和KA2是2個中間繼電器，當然也可以用接觸器代替，必須和KM1的線圈電壓保持一致。

故障排查

KM1和KA1和KA2都有自鎖的狀態，如果實際應用中哪個元件不工作，就單獨檢查對應的自鎖電路。

場效應管在直流電機中，就是高速電子開關，用來控制啟停、調節轉速、切換正反轉，并提供電路保護，是所有直流電機驅動方案的核心功率器件。

以下是KIA半導體應用于直流電機、電機驅動等場景的優質型號參數：

KNP3306A

N溝道場效應管，60V/80A，Rds(on)=7mΩ，封裝為TO-220，適用于電機驅動及大功率直流電源。

KNB2908B/KNP2908B

N溝道場效應管，80V/130A，低導通電阻，采用TO-263、TO-220封裝，用于大功率直流電機驅動。

KNB3308A/KNB3308B

N溝道場效應管，80V/80A，低導通電阻，封裝為TO-263，適用于電機驅動、電動車控制器。

KNB2808A

N溝道場效應管，80V/150A，采用TO-263封裝，專為大電流電機控制、保護板及大功率驅動場景設計。

場效應管在直流電機中的主要作用

電子開關，控制電機啟停

代替繼電器、機械開關，實現無觸點、快速、無火花通斷。

壽命更長、噪音更低、響應更快。

PWM調速，實現無級變速

通過高頻快速開關，調節平均電壓，實現電機轉速控制。

效率遠高于電阻調速，發熱小、省電。

組成H橋，實現電機正反轉

4顆MOS構成H橋，通過不同組合導通，改變電流方向。

實現正轉、反轉、剎車、自由滑行。

實現過流、短路、防反接保護

配合驅動芯片快速關斷，防止電機堵轉、短路燒毀電源。

可做電源防反接、防倒灌，保護電池與控制器。
