常見的運算放大電路圖有同相比例放大器、電壓跟隨器、反相比例運算放大器、加法器、減法器、積分器等。運放的特點有輸入阻抗趨近于無窮大，輸出阻抗趨近于零，當工作在線性區時，利用虛斷和虛短解析電路，非線性區可以應用在電壓比較器上。

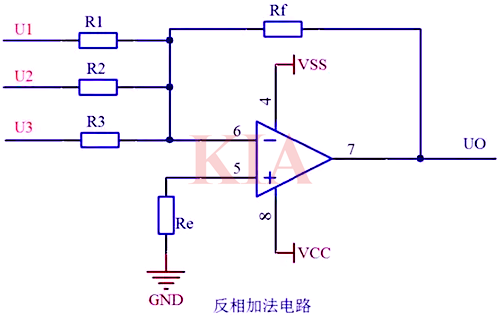

反相加法電路
圖為反相加法電路，根據“虛斷”、“虛短”可求得它的輸出電壓運算公式為：UO= -Rf（U1/R1+U2/R2+U3/R3），
一般我們?nèi)1=R2=R3，則輸出電壓為：UO= - Rf / R1 × (U1+U2+U3)。
平衡電阻Re=R1//R2//R3//Rf。

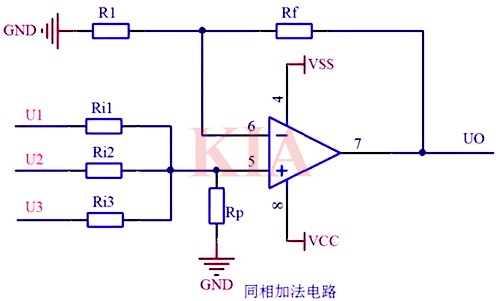

同向加法電路
圖為同相加法電路，可以根據“虛斷”、“虛短”和戴維寧定理進行計算，
輸出公式為：UO=(1+Rf/R1)[U1×Ri2// Ri3/( Ri1+ Ri2// Ri3)+ U1×Ri1// Ri3/( Ri2+ Ri1// Ri3)+ U1×Ri1// Ri2/( Ri3+ Ri1// Ri2)],
當Ri1= Ri2= Ri3時，UO=1/3×(U1+U2+U3) ×(1+Rf/R1),
若取Rf=2 Ri1，則UO=U1+U2+U3，是一個完美的加法電路。

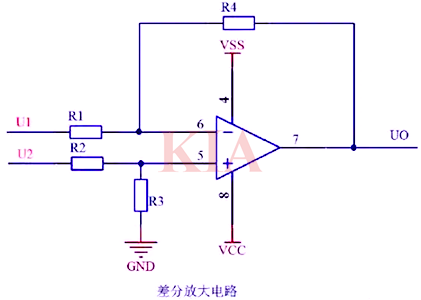

差分放大電路
圖為典型的差分放大電路，也屬于減法電路。
其輸出公式為：UO=（R2+R4）×R3×U1/[(R1+R4)×R2]-R4×U2/R2。
實際應用的時候，一般取R1=R2,R3=R4，則輸出電壓為：UO=(U2-U1) ×R4/R1。
