基本的邏輯門電路包括與門、或門、非門、與非門、或非門、異或門和同或門。

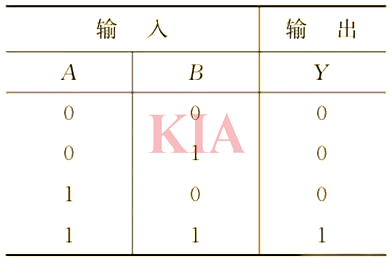

邏輯與（AND）功能：當所有輸入均為高電平（邏輯1）時，輸出才為高電平（邏輯1），否則輸出低電平（邏輯0）。

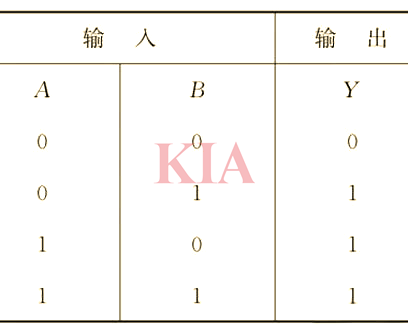

邏輯或（OR）功能：當至少有一個輸入為高電平（邏輯1）時，輸出為高電平（邏輯1），所有輸入均為低電平（邏輯0）時，輸出低電平（邏輯0）。

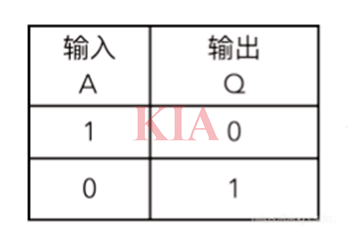

邏輯非（NOT）功能：輸入與輸出狀態相反，輸入高電平（邏輯1）時輸出低電平（邏輯0），輸入低電平（邏輯0）時輸出高電平（邏輯1）。
與非門：與門和非門的組合，先進行與運算再取反，即所有輸入為高電平（邏輯1）時輸出低電平（邏輯0），否則輸出高電平（邏輯1）；
或非門：或門和非門的組合，先進行或運算再取反，即至少有一個輸入為高電平（邏輯1）時輸出低電平（邏輯0），所有輸入為低電平（邏輯0）時輸出高電平（邏輯1）；
異或門：當兩個輸入狀態不同（一個為1，一個為0）時，輸出高電平（邏輯1），輸入狀態相同時（都為0或都為1）輸出低電平（邏輯0）；
同或門：當兩個輸入狀態相同（都為0或都為1）時，輸出高電平（邏輯1），輸入狀態不同時輸出低電平（邏輯0）。
組合邏輯功能和時序邏輯功能：
寄存器：可以將輸入信號暫時存儲在內部，然后根據需要輸出，通常用于存儲數據和指令。
計數器：可以將輸入信號計數，并將其存儲在內部，通常用于計數和計時。
比較器：可以將兩個輸入信號進行比較，并將其輸出為高電平或低電平，通常用于比較輸入信號的大小，并根據結果輸出相應的信號。
計時器：可以根據需要對時間進行計時和計數，通常用于控制時序電路的時間和節奏。
觸發器：可以根據需要在內部形成多種觸發模式，從而控制時序電路的動作，通常用于控制時序電路的動作和節奏。
