24v開關電源電路圖

24V開關電源，通過電路控制開關管進行高速的道通與截止，將直流電轉化為高頻率的交流電提供給變壓器進行變壓，從而產生所需要的一組或多組電壓。

工作原理：

1.交流電源輸入經整流濾波成直流;

2.通過高頻PWM（脈沖寬度調制）信號控制開關管，將那個直流加到開關變壓器初級上;

3.開關變壓器次級感應出高頻電壓，經整流濾波供給負載;

4.輸出部分通過一定的電路反饋給控制電路，控制PWM占空比，以達到穩定輸出的目的。

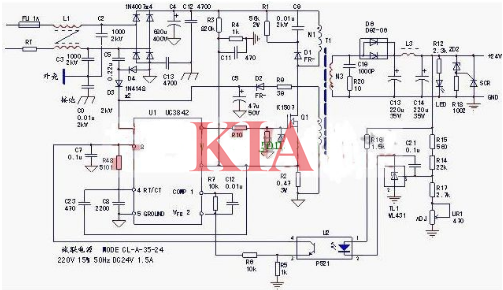

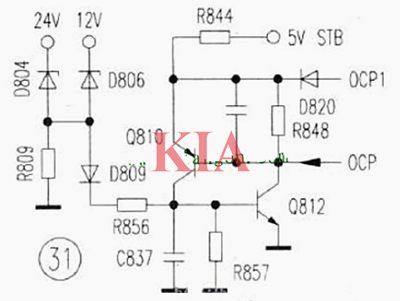

24v開關電源電路

24v開關電源電路（二）

電路以UC3842振蕩芯片為核心，構成逆變、整流電路。

AC220V電源經共模濾波器L1引入，能較好抑制從電網進入的和從電源本身向輻射的高頻干擾，交流電壓經橋式整流電路、電容C4濾波成為約280V的不穩定直流電壓，作為由振蕩芯片U1、開關管Q1、開關變壓器T1及其它元件組成的逆變電路。
