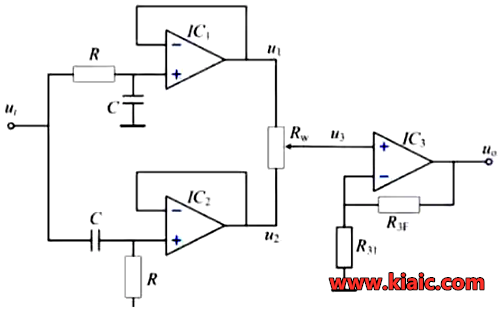

移相電路原理圖,工作原理分析-KIA MOS管
信息來源：本站 日期：2025-08-28
移相電路是一種特殊的信號處理電路，專為改變輸出信號與輸入信號之間的相位關系而設計，同時保持信號幅度不變。
移相電路在實際工程中應用廣泛，如鎖定放大器、外差接收、同步、波形合成等。
移相電路的本質是改變輸出信號與輸入信號的相位關系，所以必須會用到電容器，其實移相電路也可稱為全通濾波器。
全通濾波器，這類濾波器的一大特點是不影響信號的幅度，但能夠引入相移。其目的是為電路響應增加相位延遲，且在所有頻率下的幅度響應保持一致。當頻率從0逐漸增加至無窮大時，其相位響應會經歷從0°到360°的變化（對于雙極點濾波器而言）。全通濾波器常被用于提供相位均衡，這在脈沖電路中尤為常見，同時也在單邊帶和抑制載波（SSB-SC）調制電路中發揮著重要作用。
移相電路的實現方式多種多樣，包括RC移相電路、LC移相電路以及數字移相電路等。
RC移相電路
RC移相電路通過電阻和電容的網絡在高頻和低頻下產生不同的相位偏移，其偏移量受電路參數和信號頻率影響。RC移相電路是電子電路中常用的移相方式之一。它利用RC網絡來實現信號的相位偏移。其工作原理在于，當交流信號經過RC電路時，電容器會依據輸入信號的變化進行充放電，從而產生一個滯后或超前的電壓響應。這種響應直接導致了輸出信號相對于輸入信號的相位偏移。值得注意的是，這種偏移量會受到電路參數和信號頻率的影響：在高頻情況下，相位差會減?。欢诘皖l情況下，相位差則會增大。
LC移相電路
LC移相電路基于諧振原理，通過電感和電容的特性，在特定頻率下引入特定相位差，常用于相位調節和濾波。LC移相電路是一種基于諧振原理的移相方式。在特定頻率下，該電路能夠建立共振狀態，進而改變信號的相位。其工作原理在于，電感和電容在諧振時，它們的阻抗相互抵消，從而產生一個特定的相位差。這種電路常被用于相位調節以及濾波應用中。
數字移相系統
數字移相系統利用數字信號處理技術，提供高精度的相位控制，適用于需要靈活和精確控制的場合。數字移相系統采用數字信號處理技術或?qū)Ｓ玫南辔灰飘a(chǎn)生芯片，通過精確控制延時線或相位調制，實現高精度的相位差調節。這種系統在需要靈活且高精度相位控制的場合下表現出色。
