很多產品中，都需要LED燈來作為指示燈，來表明產品的工作狀態。比如充電寶上，幾個LED搭配起來來表明充電寶的剩余電量。那么LED要多亮呢？這個限流電阻該怎么選定呢？

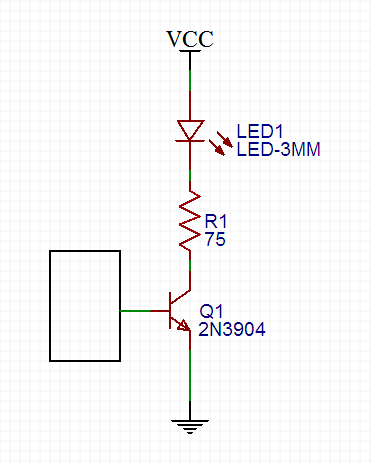

如下LED 電路，VCC是3.3V，LED 選用藍色LED 燈珠。那么需要再知道哪些參數條件可以知道多大的電阻可以讓LED正常工作，不被燒壞呢？
只需要知道LED正常工作時的工作電壓（也就是LED正負極兩端的電壓差），正常的工作電流。這個大家可以查自己使用的LED燈規格書，查到具體的參數。
這里為了方便說明，直接取電壓為1.8V，LED額定工作電流為20mA。
那么知道這些，就可以直接用分壓原理算出來了。電阻R1上承受電壓：3.3V-1.8V =1.5V， 電阻上的電流就等于LED上流過的電流 20mA，
再利用歐姆定律 R =U/I =1.5/0.02 =75 Ω。 當然如果算出來的電阻值不是標稱值，可以適當減少LED的工作電流來選到標準的電阻值。
另外就是像充電寶用的LED燈都是由芯片控制亮滅的，如果LED需要的電流比較大，要20mA，但芯片IO口的承受電流最大就只有10mA。那這個時候是不能直接連的，需要加一個三極管來提高驅動能力。
